Модификация данных манометров предназначена для измерения давления технических газов в газосварочном оборудовании. Приборы имеют маркировку по газу и соответствующий цвет корпуса.
Подробнее
Все товары ТОО «НПО Манометр» сертифицированы на территории Казахстана
Описание

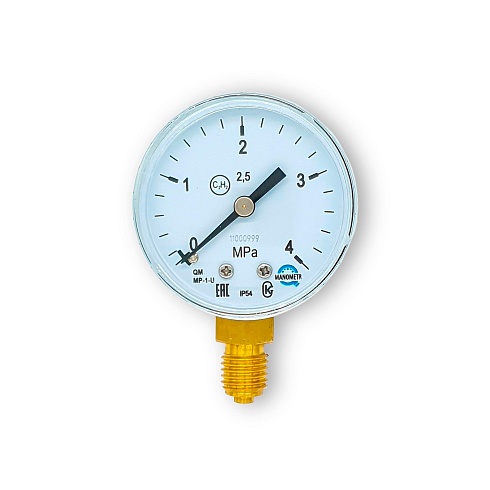

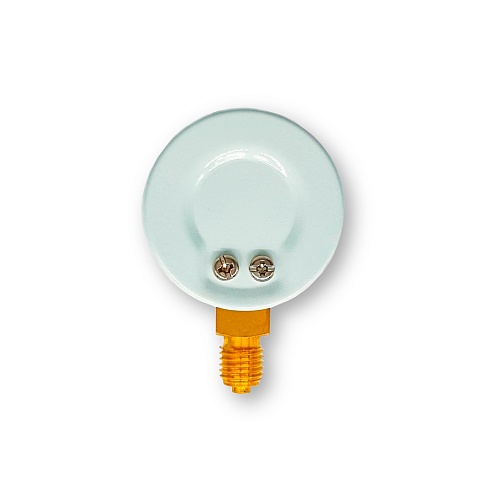

Манометры MP-1-U предназначены для измерения избыточного давления технических газов в газосварочном оборудовании. Корпус манометров выполнен из стали, измерительная часть – из латуни.

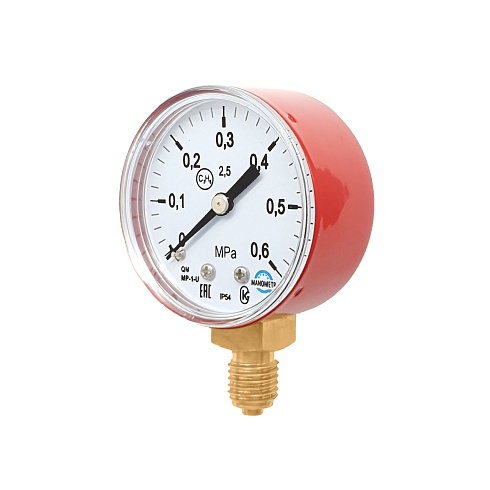

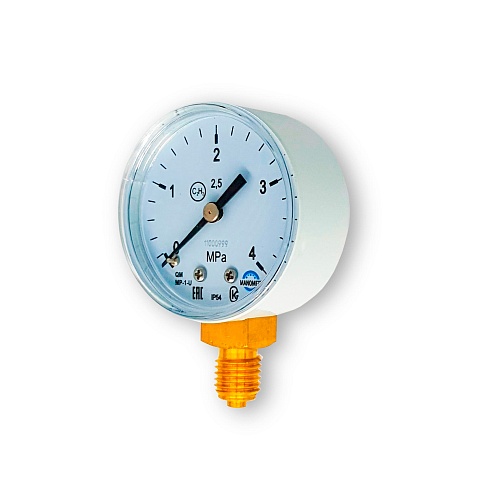

Приборы имеют маркировку по газу и соответствующий цвет корпуса:

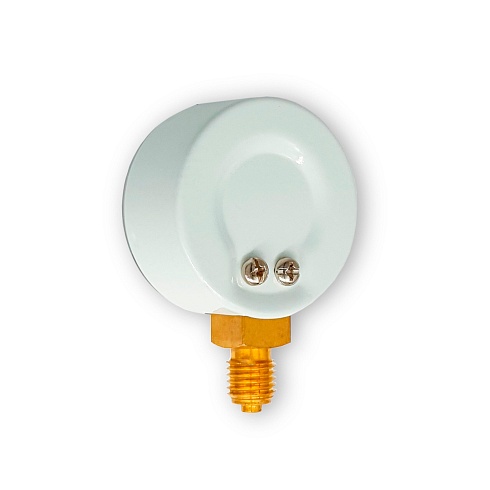

• ацетилен – белый,

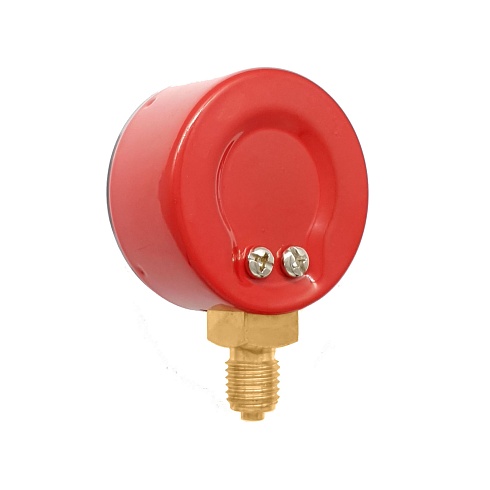

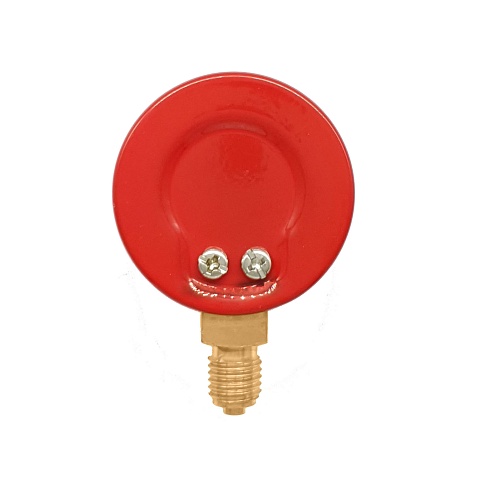

• пропан – красный,

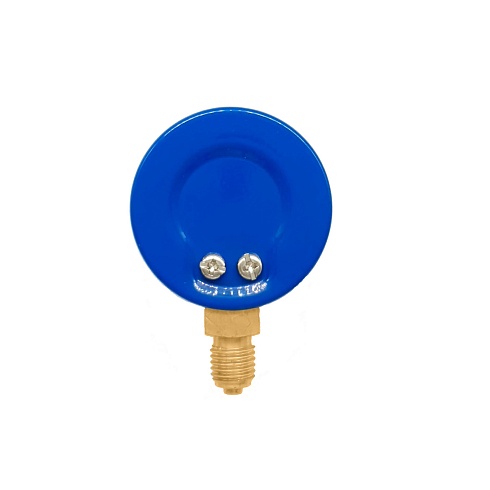

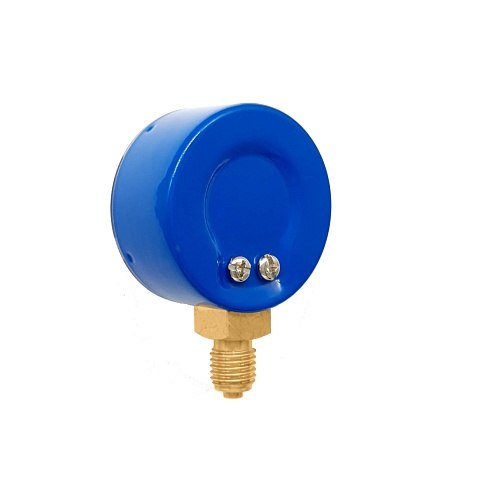

• кислород – синий.
Приборы имеют маркировку по газу и соответствующий цвет корпуса:
• ацетилен – белый,
• пропан – красный,
• кислород – синий.
Характеристики
| Диаметр корпуса | 50 мм |
| Класс точности | 2,5 |
| Степень защиты приборов | IP54 |
| Рабочие нагрузки |
Постоянная нагрузка: 3/4 шкалы; Переменная нагрузка: 2/3 шкалы; Кратковременная нагрузка: 110% шкалы |
| Материал присоединительного штуцера | Медный сплав |
| Резьба присоединительного штуцера | M12x1,5 |
| Расположение присоединительного штуцера | Радиальное |
| Материал корпуса | Сталь |
| Цвет корпуса |
Общетехнический - окрашенная в чёрный цвет; О2 (кислород) - окрашенная в синий цвет; С2Н2 (ацетилен) - окрашенная в белый цвет; С3Н8 (газ-пропан) - окрашенная в красный цвет |
| Стекло | Органическое |
| Обечайка | Нет |
| Циферблат | Алюминиевый сплав, окрашенный в белый цвет |
| Механизм | Медный сплав |
| Трубчатая пружина | Медный сплав |
| Температура измеряемой среды | -50…+120 °С |
| Температура окружающего воздуха | -50…+60 °С |
| Климатическое исполнение | N2 (У2 по ГОСТ 15150-69) |
| Виброзащищенность | Группа L3 по ГОСТ 12997-84 |
| Масса не более | 0,15 кг |
| Средний срок службы | 10 лет |
Пределы измеряемого давления
| Пределы измерений в системных единицах (МПа) | |

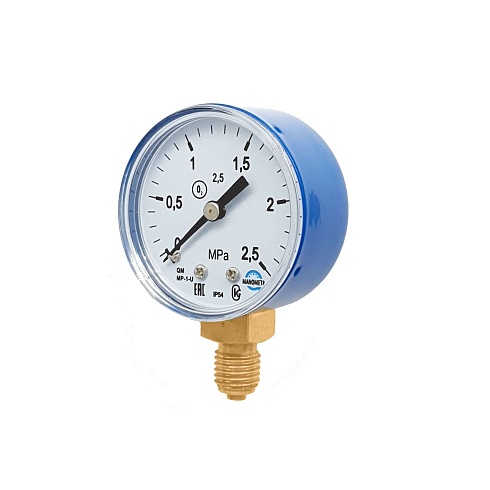

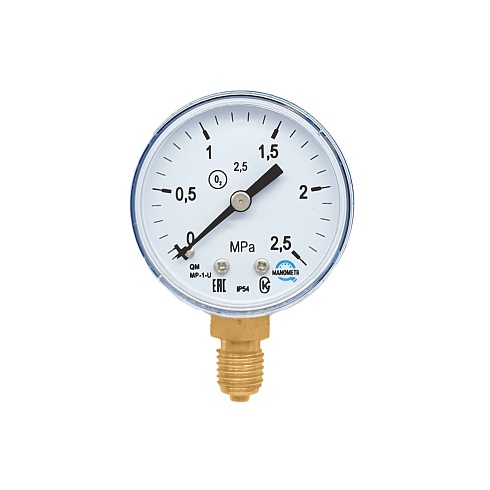

| MP-1-U (кислород О2) | 0 - 2,5; 25 МПа |

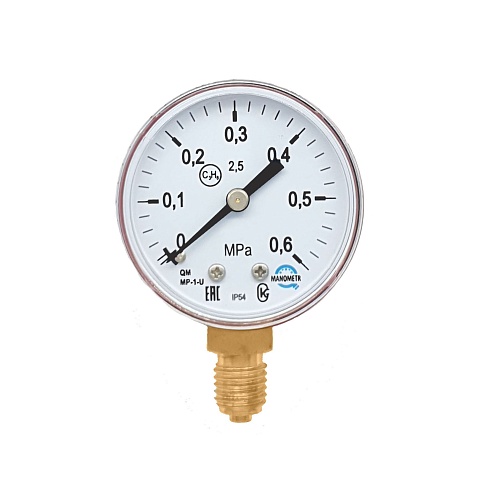

| MP-1-U (ацетилен С2Н2) | 0,4; 4 МПа |
| MP-1-U (газ-пропан С3Н8) | 0,6 МПа |
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
Документы
Описание типа QM (рус)
588.8 Кб
Описание типа QM (каз)
570.8 Кб
ГОСТ 2405-88
473.6 Кб
Паспорт MP-1-U
171.4 Кб
Руководство по эксплуатации QM (рус)
247.6 Кб
Руководство по эксплуатации QM (каз)
224.7 Кб
