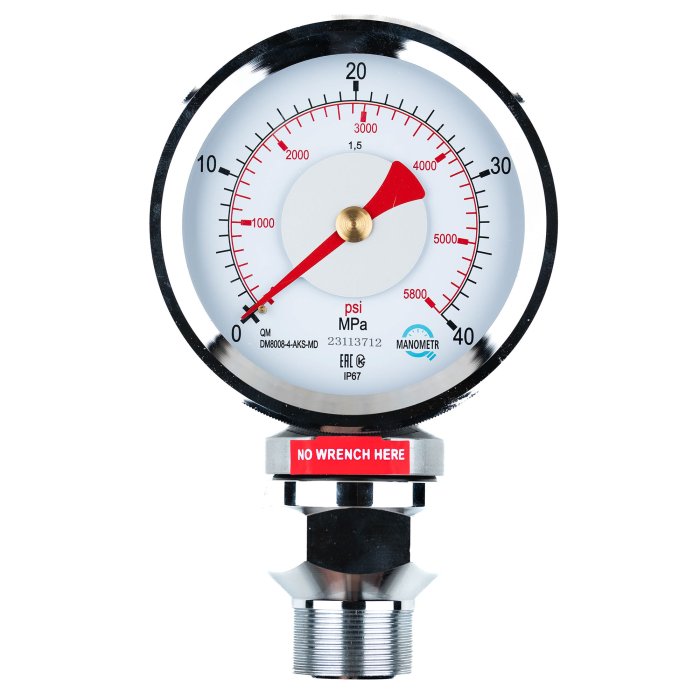

Буровые коррозионностойкие манометры DM8008-4-AKS-MD
Модификация данных манометров, предназначена для измерения давления агрессивных жидких сред с повышенным содержанием твердых примесей.
Модификация данных приборов находит применение в системах циркуляции и подачи буровых растворов и иных системах со шламовыми насосами.
Подробнее
Все товары ТОО «НПО Манометр» сертифицированы на территории Казахстана
Описание
Манометры буровые коррозинностойкие виброустойчивые DM8008-4-AKS-MD предназначены для измерения избыточного давления агрессивных жидких сред с повышенным содержанием твердых примесей, в том числе бурового раствора, сероводородсодержащих сред и газоводонефтяной эмульсии.
Применяется в условиях с повышенной вибрацией в буровых установках и иных системах со шламовыми насосами.
Виброустойчивость достигается за счёт конструкции механизма и заполнения корпуса прибора демпфирующей жидкостью.
Габаритные размеры данной модификации позволяют считывать показания с расстояния до 5-х метров.
Корпус манометров выполнен из стали, измерительная часть – из нержавеющей стали.
Применяется в условиях с повышенной вибрацией в буровых установках и иных системах со шламовыми насосами.
Виброустойчивость достигается за счёт конструкции механизма и заполнения корпуса прибора демпфирующей жидкостью.
Габаритные размеры данной модификации позволяют считывать показания с расстояния до 5-х метров.
Корпус манометров выполнен из стали, измерительная часть – из нержавеющей стали.
Характеристики
Номинальный диаметр корпуса, мм | 160 |
Рабочие нагрузки |
Постоянная нагрузка: 3/4 шкалы; Переменная нагрузка: 2/3 шкалы; Кратковременная нагрузка: 110% шкалы |
Материал присоединительного штуцера | Нержавеющая сталь |
Материал корпуса | Сталь |
Материал деталей контактирующих с измеряемой средой | Нержавеющая сталь |
Стекло | Органическое |
Обечайка | Коррозионностойкая сталь |
Циферблат | Алюминиевый сплав, окрашенный в белый цвет |
Механизм | Медный сплав, нержавеющая сталь |
Виброустойчивость | Да |
Трубчатая пружина | Нержавеющая сталь |
Демпфирующая жидкость | ПМС-300 |
Класс точности | 1,5 |
Температура измеряемой среды | от -50 до +150 °С |
Температура окружающего воздуха | от -60 до +60 °С |
Климатическое исполнение |
Исполнение N1 (У1 по ГОСТ 15150-69) T1 (Т1 по ГОСТ 15150-69) - под заказ. MU1 (ОМ1 по ГОСТ 15150-69) - под заказ. NF1 (УХЛ1 по ГОСТ 15150-69) - под заказ. |
Виброзащищенность | Группа V4 по ГОСТ 12997-84 |
Масса не более | 5 кг |
Средний срок службы | 10 лет |
Расположение присоединительного штуцера | Радиальное |
Резьба присоединительного штуцера | М48х2 |
Отрасли применения | Сырьевая промышленность |
Пределы измеряемого давления
Пределы измерений в системных единицах МПа - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
DM-8008-4-AKS-MD | 0 - 16; 25; 40; 60; 100; 160 МПа |
Аналоги
В таблице приведён модельный ряд манометров производимых ТОО «НПО Манометр», которые являются аналогами продукции выпускаемой другими заводами-производителями.
ТОО НПО Манометр | WIKA | ОАО Манотомь | ЗАО Росма | АО ПО Физтех | НПО Юмас | BD | Прочие |
MP-1-U | 111.10 | ДМ2029 | ТМ-210 | МП2-Уф диаметр 50 | МП50 | ДМ 1 50 |
ДМ 02-50 |
MP-2-U | 111.10 | МП2-УУ2 | ТМ-310 | МП2-Уф диаметр 63 | МП63 | ДМ 1 63 | МТП-1М, ДМ 02-063, МТ-63,МП-63,МП-60 |
MP-3-U | 111.10 | МП3-УУ2 | ТМ-510 | МП3-Уф | МП100 | ДМ 1 100 | МП3-УУ2,МТП-100, ДМ-100, ОБМ-100 |
MP-3-ECO | 111.10 | МП3-УУ2 | ТМ-510 М2 | МП3-Уф исп. Эко | МП100 эконом | - | - |
MP-4-U | 111.10 | МП4-УУ2 | ТМ-610 | МП4-Уф | МП160 | ДМ 1 160 | ДМ 1 160 |
MP-5-U | 211.11 | ДМ8010 | ТМ-810 | ДМ8010-Уф |
МП250Н |
ДМ 1 250 | МП-250,ДМ8010-УУ2 |
DM-2005-U | PGS21.160 | ДМ2005Cr | ТМ-610.05 | ДМ2005ф | ЭКМ160 Эк | ДМЭ 150 | ЭКС160Вм |
DM-2010-U | PGS21.100 | ДМ2010Cr | ТМ-510.05 | ДМ2010ф | ЭКМ100 Эк | ДМЭ 100 | ДМ 02-V-100 |
DM-8008-2-U | 213.53 | ДМ8032 ВУ | ТМ-320 | ДМ8008-ВУф исп.1 | МП63Н ВУ | ДМ 2 63 | ДМ 2 63 |
DM-8008-3-U | 213.53 | ДМ8008 ВУ | ТМ-520 | ДМ8008-ВУф | МП100Н ВУ | ДМ 2 100 |
ДМ8008ВУУ2, М-3ВУУ2, ДМ 93-100 |
DM-8008-4-U | 213.53 | ДМ8008 ВУ | ТМ-620 | ДМ8008-ВУф исп.2 | МП160Н ВУ | ДМ 2 150 |
МП 160Н-ВУ, ДМ 93-160 |
DM-8008-3-AKS | 232.50 | М-3ВУКс | ТМ-521 | ДМ8008-ВУф Кс | МП100НН | ДМ 3 100 | ДМ-90-100 |
DM-8008-4-AKS | 232.50 | М-4ВУКс | ТМ-621 | ДМ8008-ВУф Кс исп.2 | МП160НН | ДМ 3 150 |
МП4А-Кс, ДМ8009-КС, ДМ 90-160 |
NMP-2-U | 612.20 | - | КМ-11 | НМПф | НП63Н | НМ 63 | ДМГ-60, ДН 05063, МП63Н |
NMP-3-U | 612.20 | - | КМ-22 | НМПф IP54 | НМПф IP54 | НМ 100 | НМ 100 |
MTI-U (класс точности 0,4) | 610.20 | МПТИ | ТМ-610 МТИ | МТИф | МП160М | ДМ 8 160 | МТИ 1216, 1217,1218,1232,1246 |
MTI-U (класс точности 0,6) | 610.20 | МПТИ | ТМ-610 МТИ | МТИф | МП160М | ДМ 8 160 | МО 11201,11202,11203, МПТИ-У2, МП-160 |
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.<br><br> Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
