Модификация данных манометров, предназначена для измерения давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.
Данные приборы предназначены для возможности считывания показаний с расстояния более 5-ти метров.
Подробнее
Вся продукция ТОО "НПО Манометр" - сертифицирована в Республике Казахстан, Российской Федерации, Республики Беларусь, Республике Узбекистан
Описание

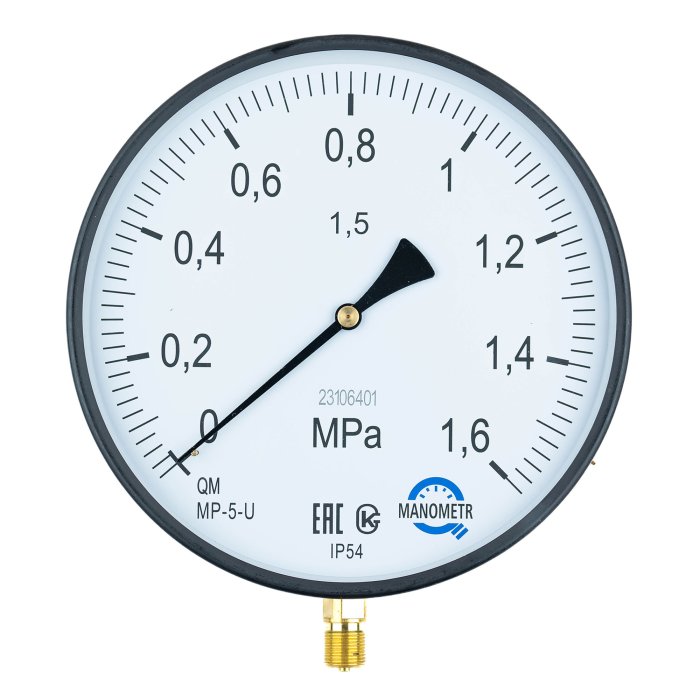

Манометры общетехнические MP-5-U предназначены для измерения избыточного давления некристаллизующихся жидкостей, паров и газов, неагрессивных к медным сплавам.
Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.
Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.
Габаритные размеры данной модификации позволяют считывать показания с расстояния от 5-ти метров.
Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.
Общетехническое исполнение данных приборов находит применение в широком спектре промышленности и иных сферах народного хозяйства.
Модификация ремонтопригодная: основные узлы имеют разборные соединения, в механизме имеются регулировочные винты трёхпозиционной настройки.
Габаритные размеры данной модификации позволяют считывать показания с расстояния от 5-ти метров.
Корпус манометров выполнен из стали, измерительная часть – из медных сплавов.
Характеристики
| Номинальный диаметр корпуса, мм | 250 |
| Рабочие нагрузки |
Постоянная нагрузка: 3/4 шкалы; Переменная нагрузка: 2/3 шкалы; Кратковременная нагрузка: 110% шкалы |
| Материал присоединительного штуцера | Латунь |
| Наличие электроконтактов | Не требуются |
| Материал корпуса | Сталь |
| Материал деталей контактирующих с измеряемой средой | Латунь |
| Стекло | Техническое |
| Обечайка | Сталь, окрашенная в чёрный цвет, крепление винтами |
| Циферблат | Алюминиевый сплав, окрашенный в белый цвет |
| Механизм | Медный сплав |
| Виброустойчивость | Нет |
| Трубчатая пружина | Медный сплав |
| Класс точности | 1,5 / 1,0 под заказ |
| Температура измеряемой среды | -50…+150 °С |
| Температура окружающего воздуха | -60…+60 °С |
| Климатическое исполнение | N2 (У2 по ГОСТ 15150-69) |
| Виброзащищенность | Группа L3 по ГОСТ 12997-84 |
| Масса не более | 1,9 кг |
| Средний срок службы | 10 лет |
| Расположение присоединительного штуцера | Радиальное |
| Резьба присоединительного штуцера | M20x1,5 |
| Отрасли применения | Отопление, вентиляция и кондиционирование / Нефть и газ / Энергетика / Машиностроение и автоматизация / Сырьевая промышленность / Медицина и фармацевтика / Химия |
| Цена (в рублях) | 2580 |
Пределы измеряемого давления
| Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
| MP-5-U | 0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25 МПа |
Аналоги
| ТОО НПО Манометр | WIKA | ОАО Манотомь | ЗАО Росма | АО ПО Физтех | НПО Юмас | BD | Прочие |
| MP-5-U | 211.11.250 | ДМ8010 | ТМ-810 | ДМ8010-Уф |
МП250Н |
ДМ 1 250 | МП-250,ДМ8010-УУ2 |
Модель ТОО НПО Манометр
Наименование аналога
Производитель
ДМ8010
ОАО Манотомь
ТМ-810
ЗАО Росма
ДМ8010-Уф
АО ПО Физтех
МП250Н
НПО Юмас
ДМ 1 250
BD
МП-250,ДМ8010-УУ2
Прочие
Гарантии
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
